SOMMER CABLE SC-Monolith 1 Compact 502-0051-1 - hybrydowy kabel zasilający i DMX

SOMMER CABLE SC-Monolith 1 Compact to profesjonalny kabel hybrydowy, który łączy przewody zasilające oraz linię sterującą DMX 512 w jednej, wspólnej powłoce. Takie rozwiązanie pozwala doprowadzić zasilanie i sygnał sterujący przy użyciu jednego kabla, ograniczając liczbę osobno prowadzonych przewodów.

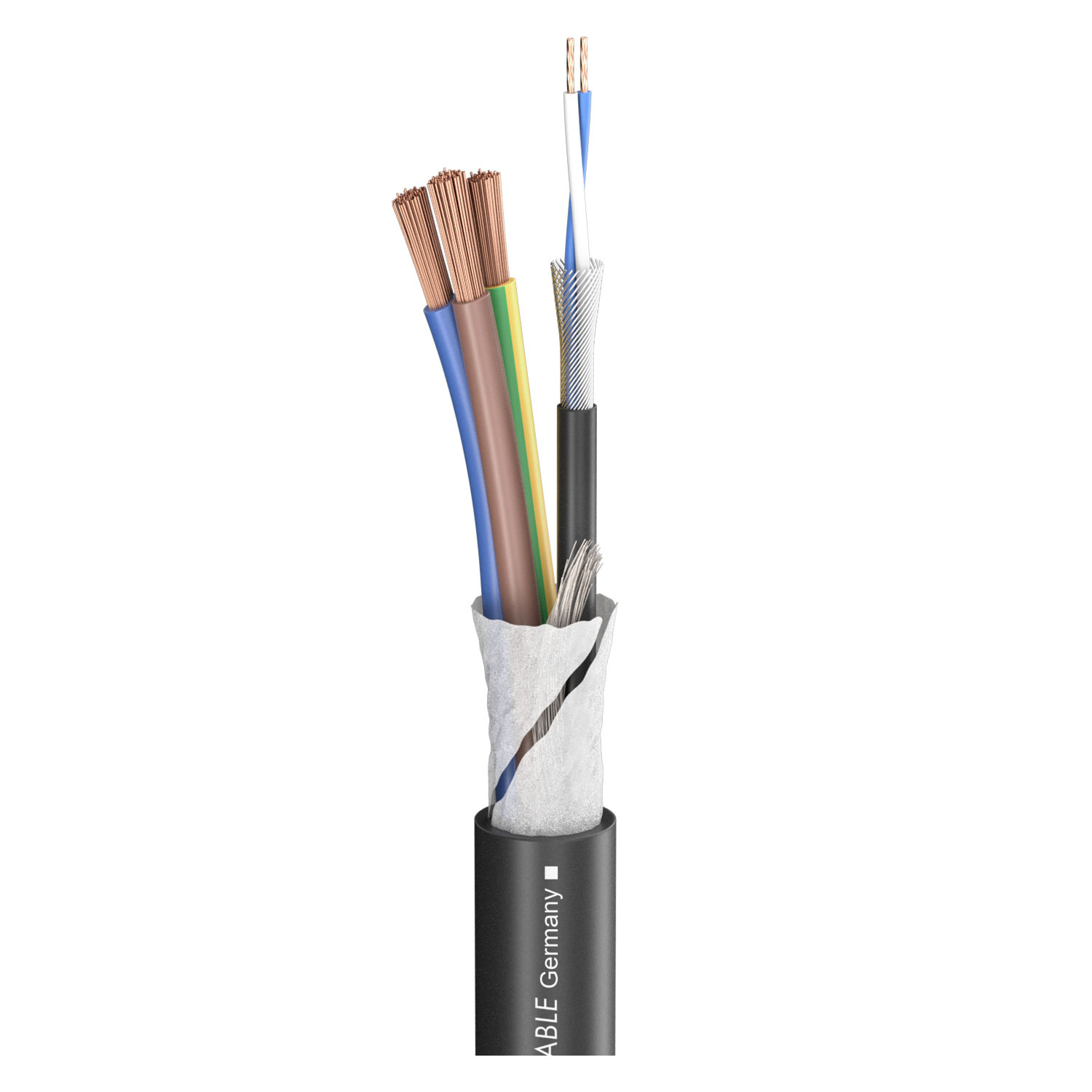

Kabel zawiera trzy żyły zasilające o przekroju 1,5 mm² oraz jedną linię DMX złożoną z dwóch żył o przekroju 0,14 mm². Linia sygnałowa ma impedancję 110 Ω i jest ekranowana spiralą z cynowanej miedzi. Stopień pokrycia ekranem wynosi 95%, co wspomaga ochronę przesyłanego sygnału przed zakłóceniami.

Zewnętrzna powłoka została wykonana z czarnego PVC, a średnica całego kabla wynosi 9,5 mm. Dzięki połączeniu dwóch funkcji w jednej konstrukcji model SC-Monolith 1 Compact jest przeznaczony między innymi do instalacji oświetleniowych, systemów scenicznych, urządzeń sterowanych przez DMX 512, studiów oraz zastosowań mobilnych.

Producent dopuszcza również wykorzystanie pary sygnałowej jako przewodu AES/EBU, przewodu mikrofonowego lub linii sygnałowej prowadzonej do aktywnych zestawów głośnikowych. Zastosowane żyły wykonano z miedzi beztlenowej OFC, a symetryczna konstrukcja toru sygnałowego umożliwia przesyłanie sygnałów analogowych i cyfrowych.

Oferowany wariant obejmuje 100 metrów czarnego kabla bez zamontowanych złączy. Jest to rozwiązanie przeznaczone do wykonywania instalacji i przewodów o długościach dopasowanych do konkretnego systemu nagłośnieniowego lub oświetleniowego.

Specyfikacja

• Producent: SOMMER CABLE
• Model: SC-Monolith 1 Compact
• Numer produktu: 502-0051-1
• Rodzaj: kabel hybrydowy zasilający i sygnałowy
• Zastosowanie: zasilanie i DMX 512
• Długość: 100 m
• Liczba torów zasilających: 1
• Żyły zasilające: 3 x 1,5 mm²
• Liczba torów DMX: 1
• Żyły toru DMX: 1 x 2 x 0,14 mm²
• Materiał przewodników: miedź beztlenowa OFC
• Impedancja toru DMX i AES/EBU: 110 Ω
• Transmisja sygnału: symetryczna
• Ekran toru DMX: spirala z cynowanej miedzi
• Pokrycie ekranem: 95%
• Materiał powłoki zewnętrznej: PVC
• Kolor: czarny
• Średnica zewnętrzna: 9,5 mm
• Średnica wewnętrznego przewodu DMX: 3 mm
• Masa: 144 g na metr
• Zakres temperatur pracy: od -20C do 70C
• Napięcie robocze toru zasilającego: 300 V
• Napięcie znamionowe toru zasilającego: 500 V
• Napięcie testowe: 2000 V
• Pojemność między żyłami DMX: 53 pF na metr
• Pojemność między żyłą a ekranem DMX: 93 pF na metr
• Odporność na promieniowanie UV: wysoka
• Klasa reakcji na ogień CPR: Fca
• Obszary zastosowania: instalacje, scena, wydarzenia na żywo, studio, broadcast oraz zastosowania mobilne wewnątrz i na zewnątrz
